ANTENNES


Antenne situatie vanaf 2005:
	De bovenkant van de topmast zit op 24,5 meter hoogte t.o.v. maaiveld ( 34,5 meter boven NAP ), daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. Deze type antenne is doorlopend, zowel ontvangst als zenden van 50 t/m 1300 MHz en heeft een versterking van ± 8-10 dbd en was vertikaal geplaatst.

Antenne situatie vanaf Oktober 2008:
	Onze antenne voor 35 cm is een 28 element Yagi (staat niet op deze foto), heeft een versterking van ± 17,0 dbd. Deze Yagi zit in de mast op 22 meter hoogte t.o.v. maaiveld ( 32 meter boven NAP ). De bovenkant van de topmast zit op 24,5 meter hoogte t.o.v. maaiveld ( 34,5 meter boven NAP ), daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. Deze type antenne is doorlopend, zowel ontvangst als zenden van 50 t/m 1300 MHz en heeft een versterking van ± 8-10 dbd. We kunnen met de Log Periodic Antenna CLP 5130-1 ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE.

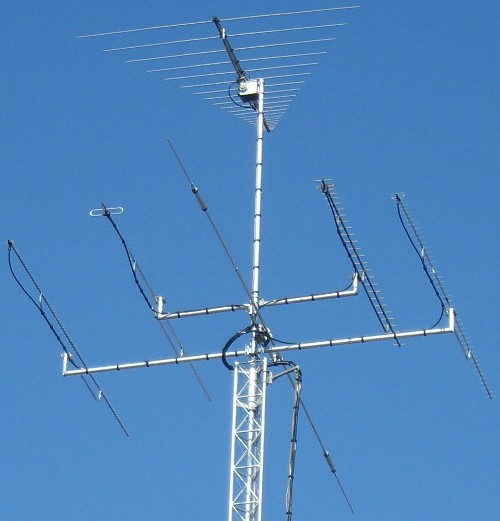

Antenne situatie vanaf April 2009:
	Onze antenne voor 10/15/20 meterband is een dipool fritzel FB13, heeft een versterking van 0 dbd komt overeen met 2,1 dbi. Deze dipool zit in de mast op 21,2 meter hoogte t.o.v. maaiveld ( 31,2 meter boven NAP ).Onze antenne voor 23 cm is een 48 element Yagi, heeft een versterking van ± 18,5 dbd. En onze antenne voor 13 cm is een 80 element Yagi, heeft een versterking van ± 20,5dbd. Bijde Yagi's zitten in de mast op 21,4 meter hoogte t.o.v. maaiveld ( 31,4 meter boven NAP ). Onze antenne voor 35 cm is een 28 element Yagi, heeft een versterking van ± 17,0 dbd. En onze antenne voor 70 cm is een 19 element Yagi, heeft een versterking van ± 15,2 dbd. Bijde Yagi's zitten in de mast op 22 meter hoogte t.o.v. maaiveld ( 32 meter boven NAP ). De bovenkant van de topmast zit op 24,5 meter hoogte t.o.v. maaiveld ( 34,5 meter boven NAP ), daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. Deze type antenne is doorlopend, zowel ontvangst als zenden van 50 t/m 1300 MHz en heeft een versterking van ± 8-10 dbd. We kunnen met de Log Periodic Antenna CLP 5130-1 ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE.

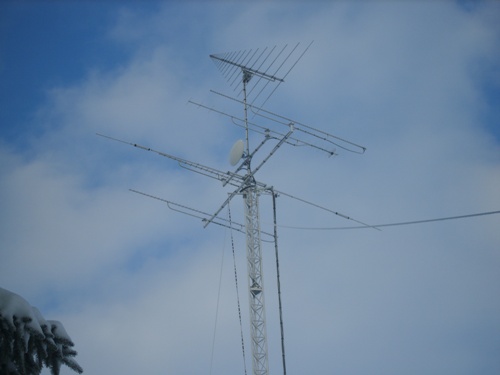

Antenne situatie vanaf December 2009:
	Op 19,5 meter t.o.v. maaiveld ( 29,5 meter boven NAP ) bevind zich de draad antenne G5RV van 2 keer 31 meter in inverterd V gespannen. Onze antenne voor 10/15/20 meterband is een dipool fritzel FB13, heeft een versterking van 0 dbd. Deze dipool zit in de mast op 21,2 meter hoogte t.o.v. maaiveld ( 31,2 meter boven NAP ).Onze antenne voor 23 cm is een 48 element Yagi, heeft een versterking van ± 18,5 dbd. En onze antenne voor 13 cm is een 80 element Yagi, heeft een versterking van ± 20,5dbd. Bijde Yagi's zitten in de mast op 21,4 meter hoogte t.o.v. maaiveld ( 31,4 meter boven NAP ). Onze antenne voor 35 cm is een 28 element Yagi, heeft een versterking van ± 17,0 dbd. En onze antenne voor 70 cm is een 19 element Yagi, heeft een versterking van ± 15,2 dbd. Voor 3 cm zit er een schotelantenne van 60 cm erin, heeft een versterking van ± 35,2 db. Bijde Yagi's + schotelantenne zitten in de mast op 22 meter hoogte t.o.v. maaiveld ( 32 meter boven NAP ). De bovenkant van de topmast zit op 24,5 meter hoogte t.o.v. maaiveld ( 34,5 meter boven NAP ), daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. Deze type antenne is doorlopend, zowel ontvangst als zenden van 50 t/m 1300 MHz en heeft een versterking van ± 8-10 dbd. We kunnen met de Log Periodic Antenna CLP 5130-1 ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE.

De antennerotor bedieningen:
